전선과 차단기: 상가 전기 용량, 계약 전에 감 잡기
2026. 10. 25 (일) · 같은 날 오늘의 디자인
매장 공사에서 전기는 다 짓고 나면 보이지 않는다. 그런데 오픈하고 나서 차단기가 떨어지고, 콘센트가 모자라고, 증설 공사가 끼어드는 일은 생각보다 흔하다. 오늘은 분전반과 차단기, 전선과 회로가 무엇인지, 그리고 상가를 계약하기 전에 전기 용량을 어떤 순서로 확인하면 되는지 정리한다. 계산과 시공은 전기공사업체의 몫이고, 여기서는 무엇을 물어봐야 하는지에 집중한다.
이게 뭔가
전선과 차단기는 매장의 모든 조명, 콘센트, 냉난방기, 주방 기기에 전기를 나눠 주는 길과 문이다. 건물에서 들어온 전기는 매장 분전반으로 들어오고, 분전반 안의 차단기들이 그 전기를 여러 갈래로 나눈다. 갈래 하나하나를 회로라고 부른다. 벽과 천장 속에 숨어 있어 다 지은 뒤에는 보이지 않지만, 오픈하고 나서 가장 자주 불편을 만드는 곳이기도 하다.

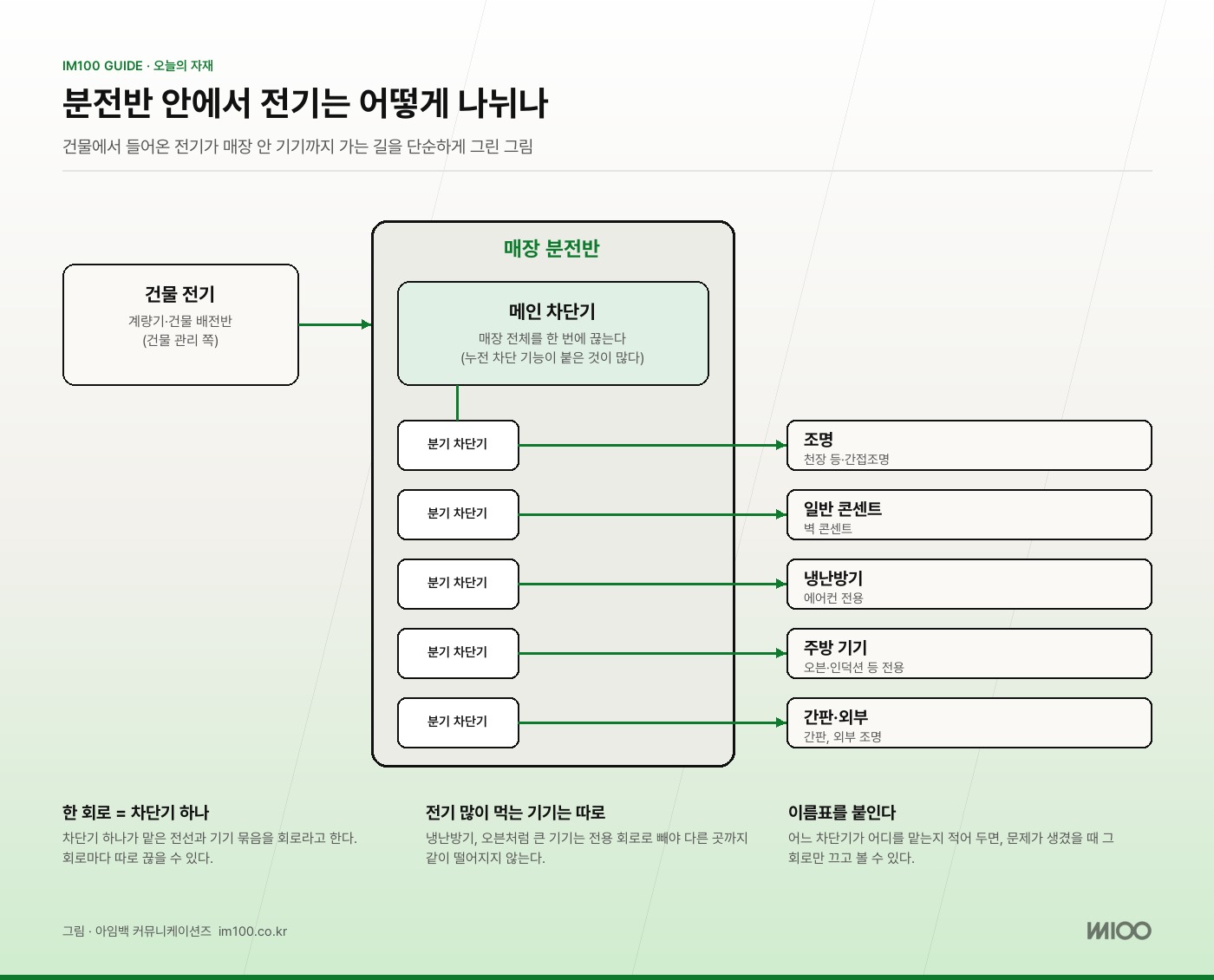

분전반과 차단기

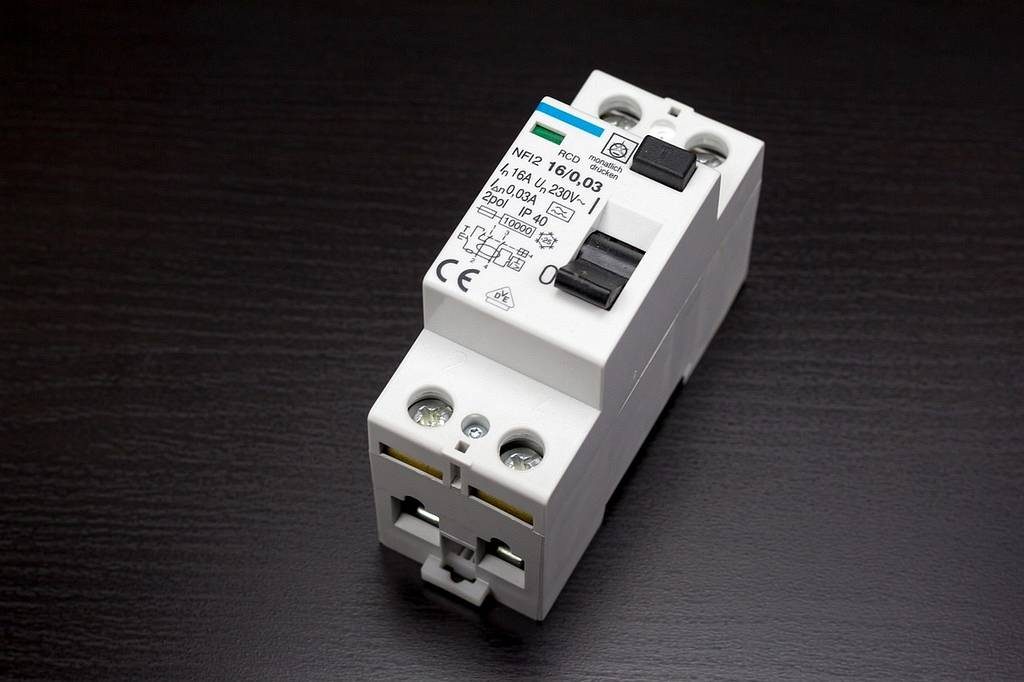

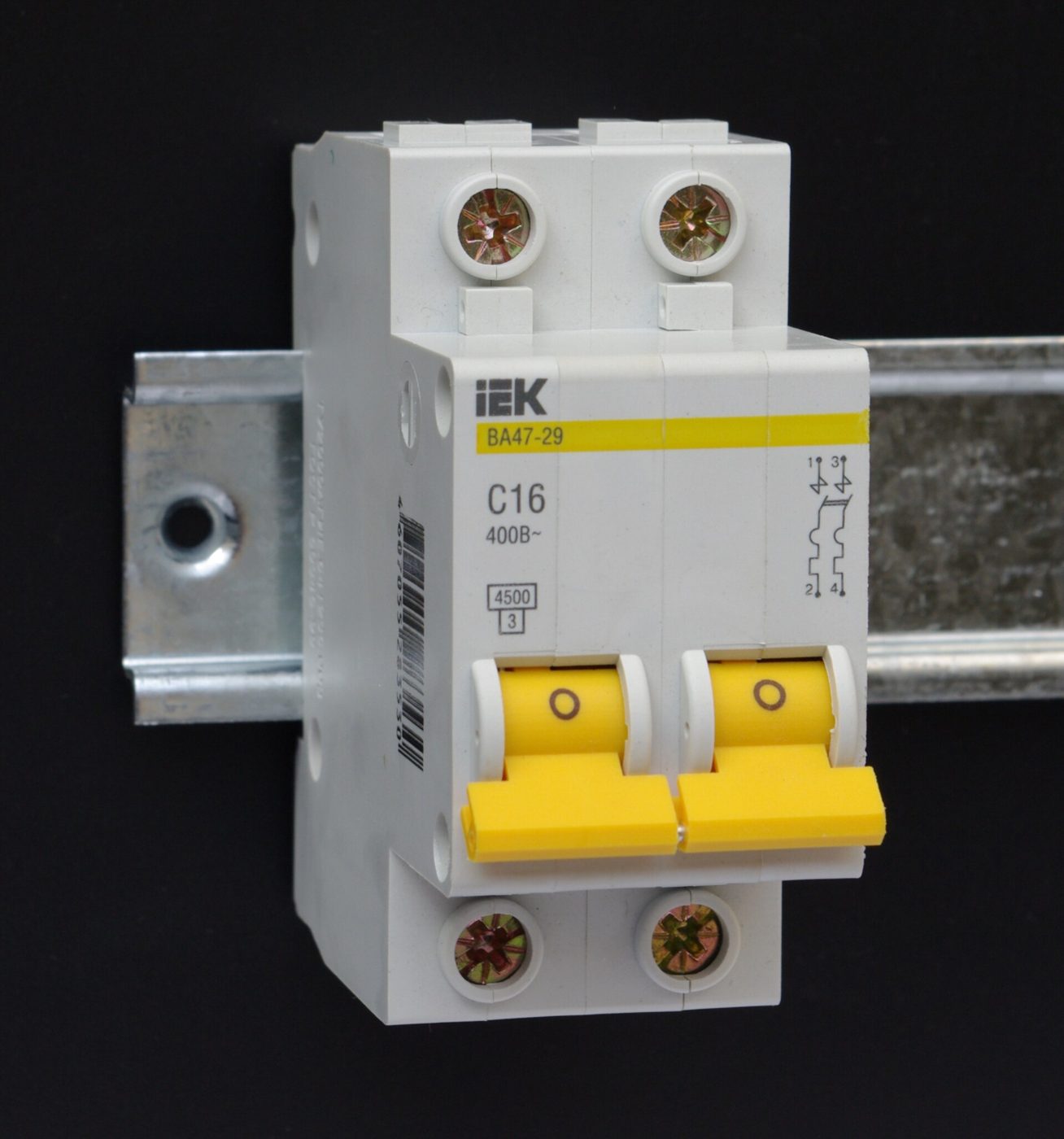

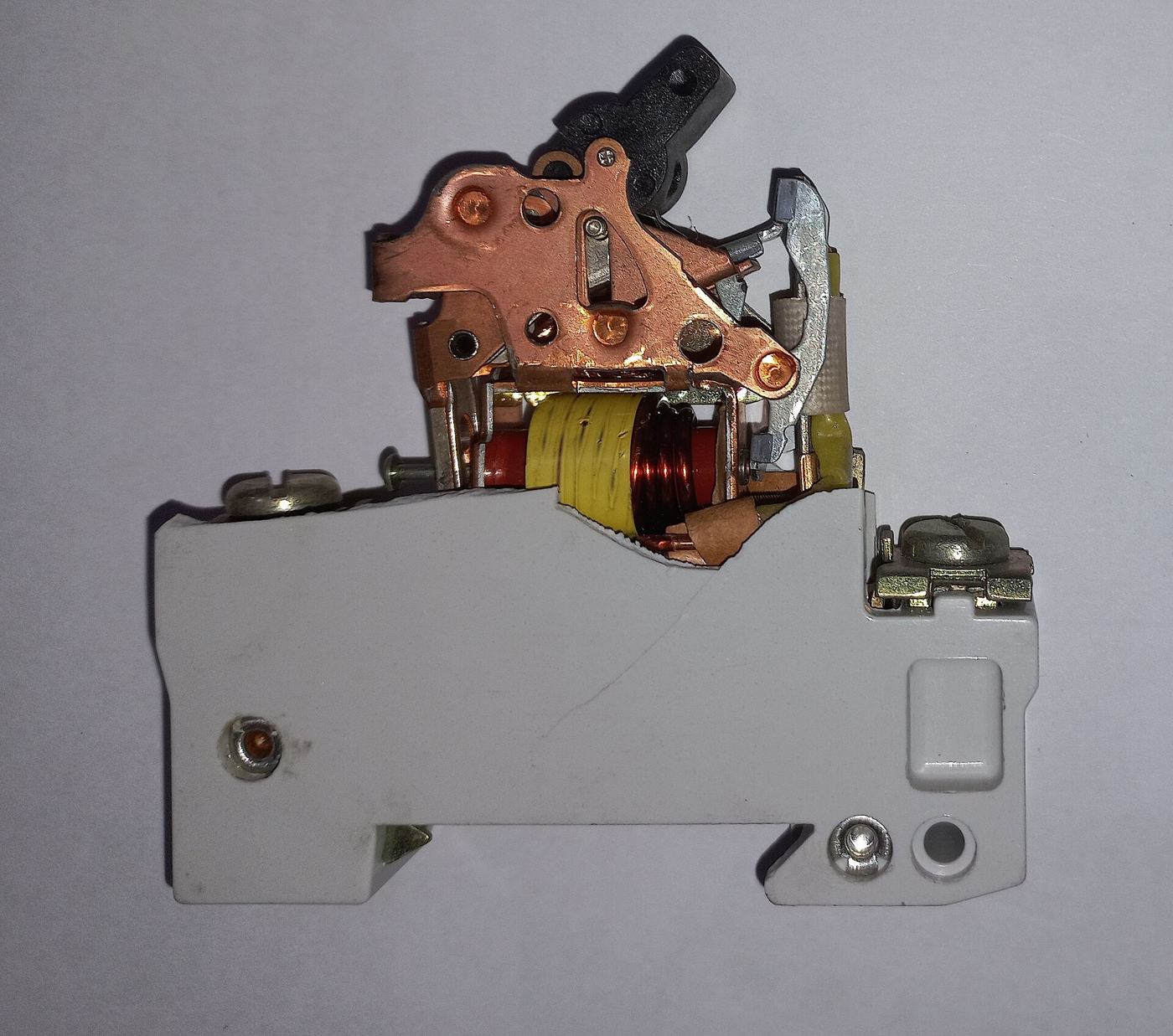

분전반 맨 앞에는 매장 전체를 한 번에 끊는 메인 차단기가 있고, 그 아래에 회로마다 하나씩 분기 차단기가 붙는다. 차단기는 전선에 감당할 수 없는 전기가 흐르면 스스로 떨어져 전선이 과열되는 것을 막는다. 누전 차단기는 전기가 사람 몸이나 물기를 타고 엉뚱한 곳으로 샐 때 끊어 준다. 차단기가 자주 떨어진다면 차단기가 고장 난 것이 아니라 그 회로에 기기가 너무 많이 몰려 있다는 신호인 경우가 많다.
전선과 배관

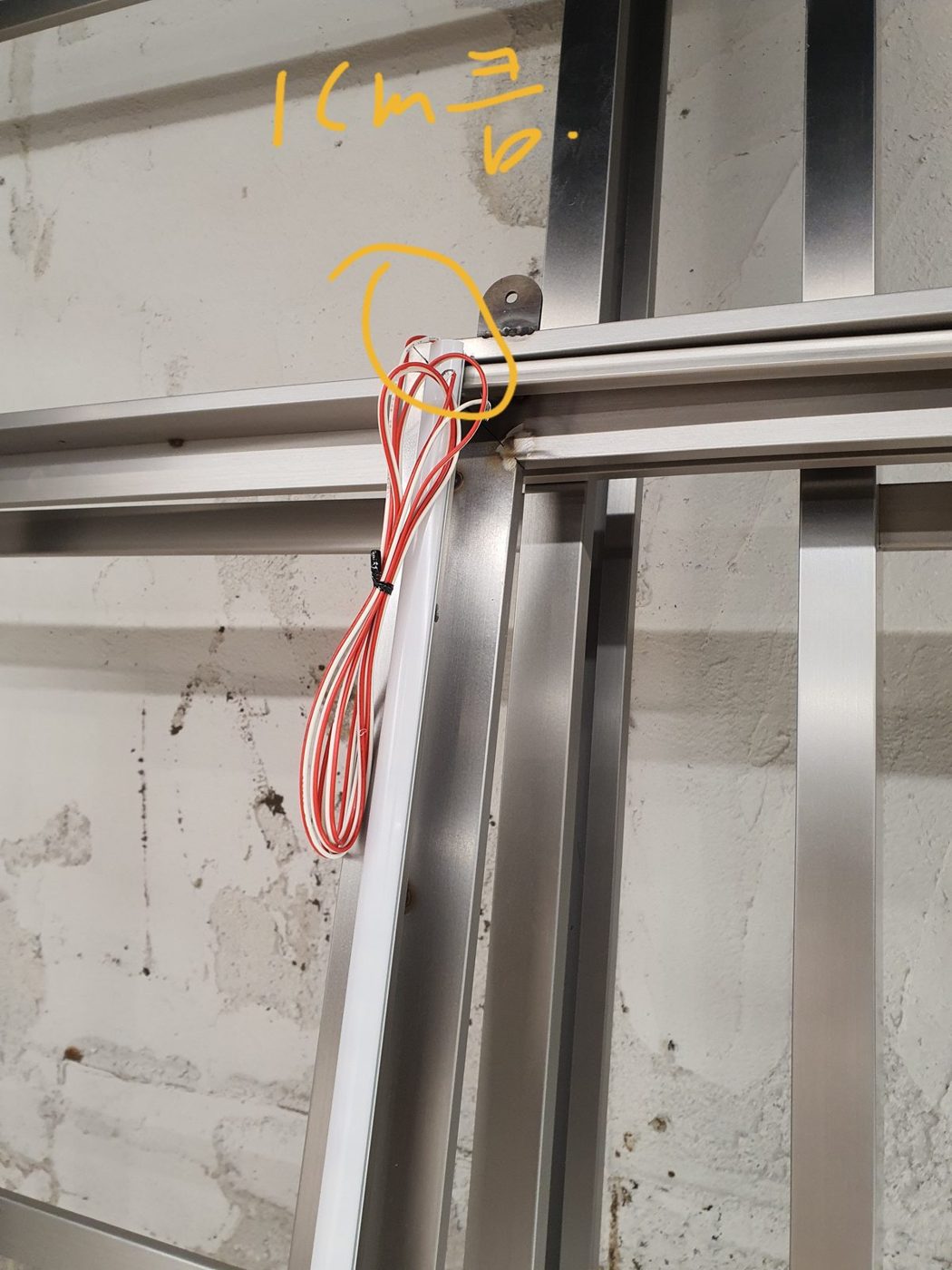

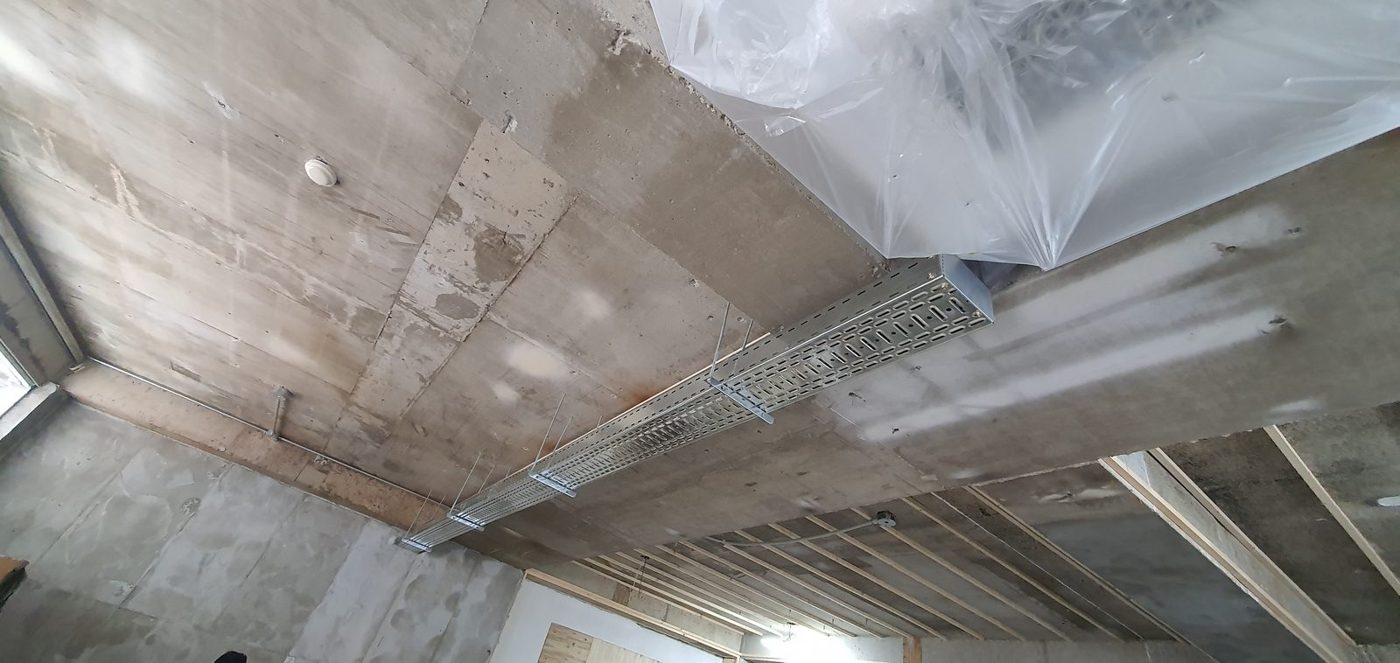

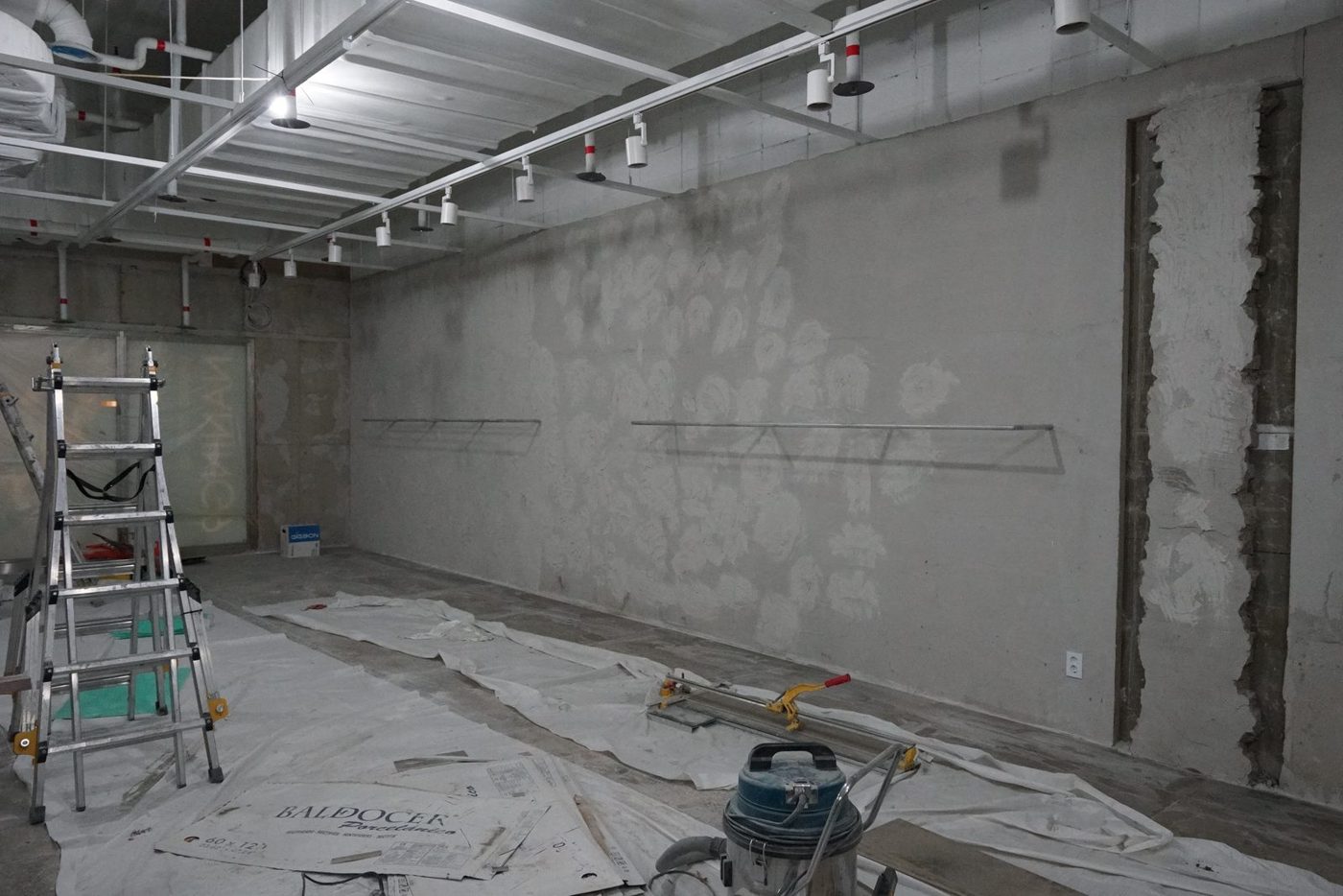

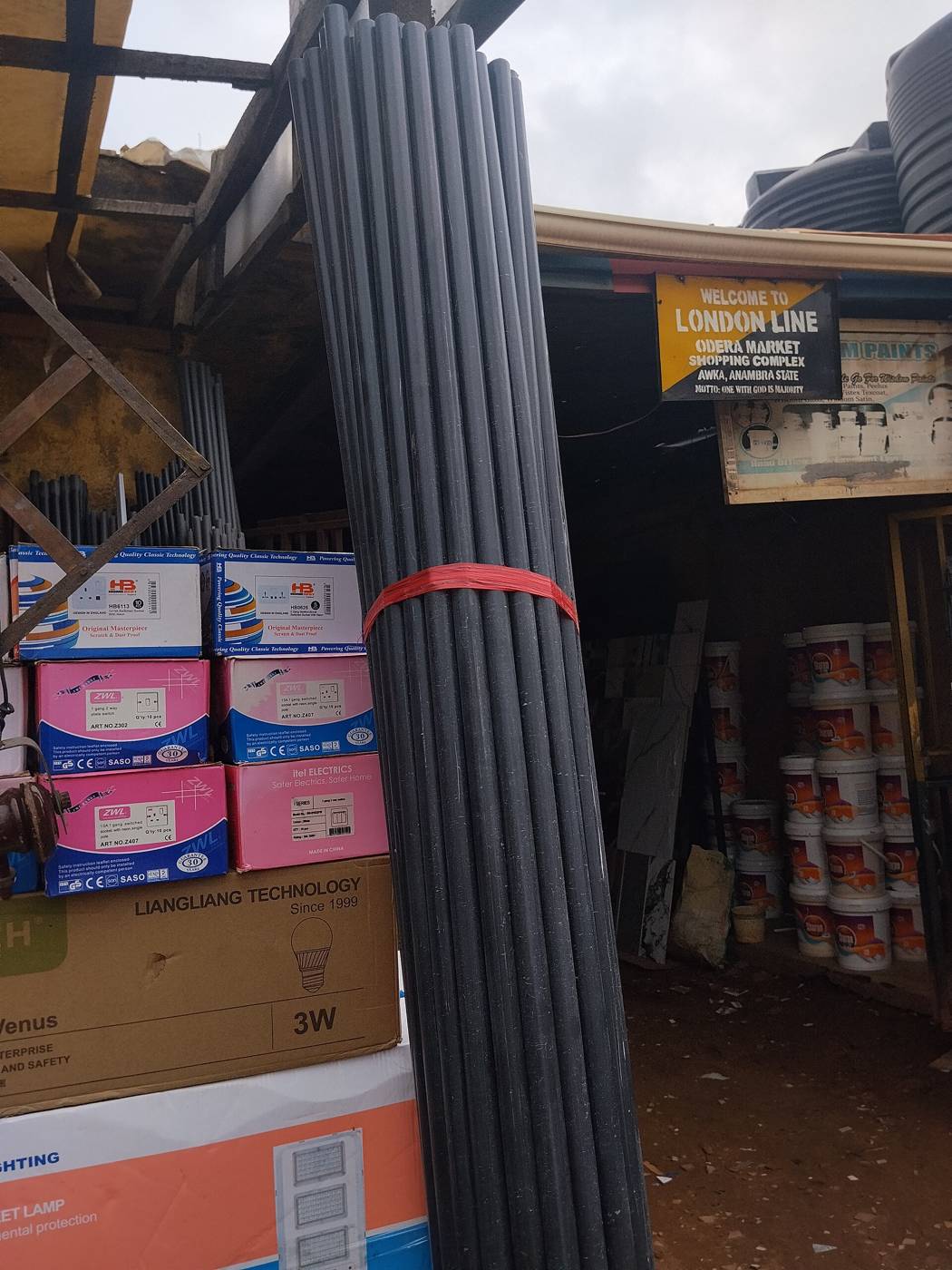

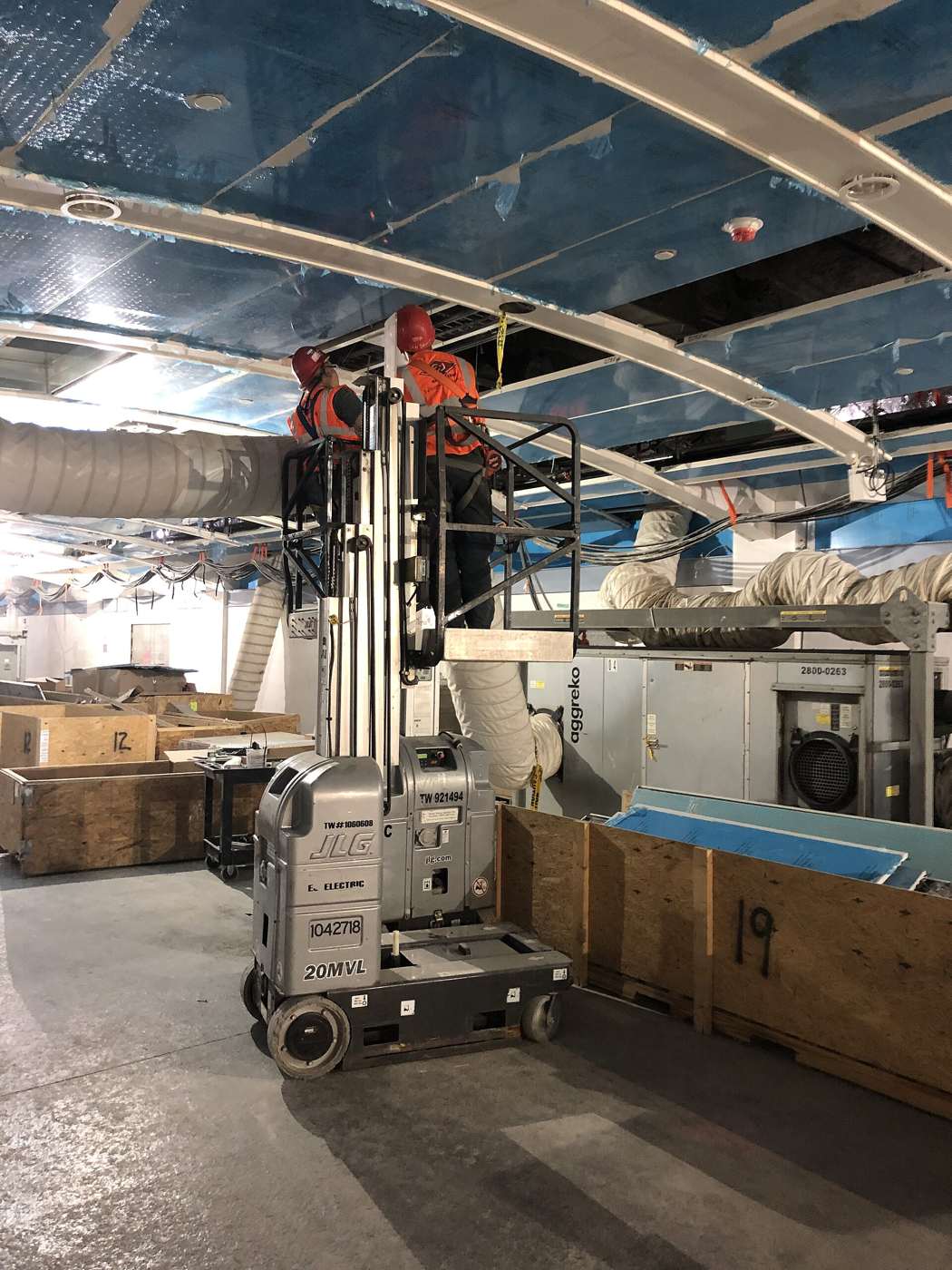

전선은 굵기가 정해져 있고, 굵은 전선일수록 많은 전기를 감당한다. 그래서 차단기는 그 회로의 전선 굵기에 맞춰 고른다. 벽과 천장 속 전선은 보통 전선관이라는 관 안에 넣어 지나가게 하고, 노출 천장 매장에서는 케이블 트레이나 금속관을 그대로 보이게 정리하기도 한다. 노출로 할지 숨길지는 디자인의 문제이면서 나중에 고치기 쉬운지의 문제이기도 하다.
회로 나누기
전기를 많이 쓰는 기기는 따로 전용 회로로 빼는 것이 기본이다. 냉난방기, 오븐, 인덕션, 커피 머신 같은 기기를 일반 콘센트와 한 회로에 묶으면 동시에 켰을 때 차단기가 떨어지고, 그때마다 같은 회로의 조명이나 포스기까지 꺼진다. 조명도 홀과 주방, 간판을 나눠 두면 영업 시간과 청소 시간에 필요한 곳만 켤 수 있다. 회로를 어떻게 나눌지는 기기 배치와 영업 방식이 정해져야 정할 수 있다.

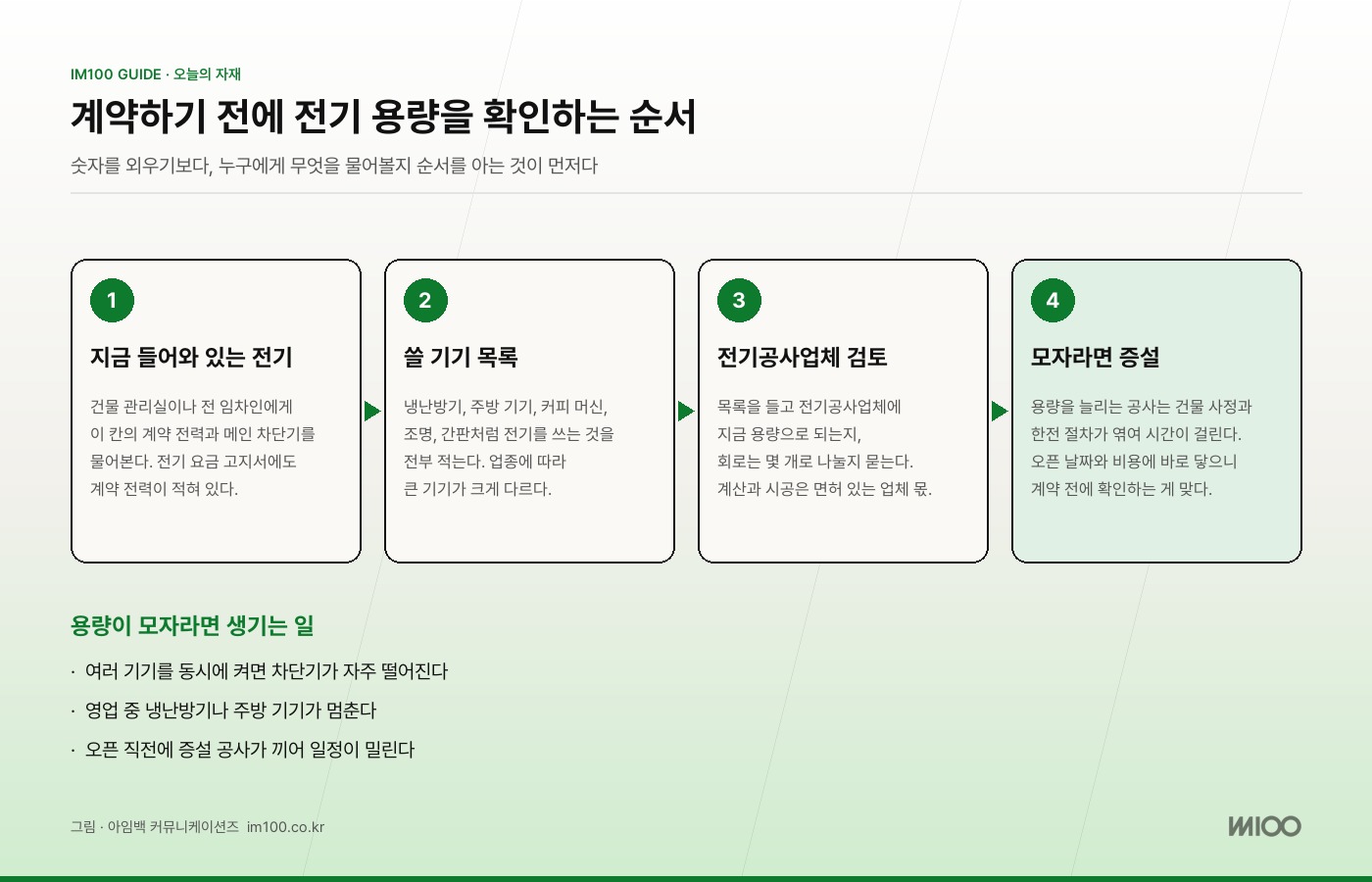

상가 전기 용량
매장마다 쓸 수 있는 전기의 양이 정해져 있다. 이를 계약 전력이라고 하고, 건물 관리실이나 전기 요금 고지서에서 확인할 수 있다. 같은 크기의 상가라도 옷가게와 베이커리, 미용실이 쓰는 전기는 크게 다르다. 전 임차인이 쓰던 업종과 내 업종이 다르면, 들어와 있는 용량이 내 기기를 감당하지 못할 수 있다.
자주 생기는 문제
가장 흔한 것은 영업을 시작하고 나서 차단기가 자주 떨어지는 일이다. 기기를 다 들이고 나서야 용량이 모자란 것을 알게 되면, 증설 공사가 오픈 직전이나 영업 중에 끼어들어 일정과 비용이 같이 흔들린다. 콘센트 위치가 실제 기기 자리와 맞지 않아 멀티탭을 줄줄이 잇게 되는 경우도 많다. 그리고 어느 차단기가 어디를 맡는지 이름표가 없으면, 작은 문제에도 매장 전체를 내려야 한다.
누가 하나
전기 공사는 면허가 있는 전기공사업체가 설계하고 시공한다. 인테리어 쪽에서는 어떤 기기가 어디에 놓이는지, 조명을 어디에 어떻게 숨길지, 콘센트를 몇 개 어느 높이에 둘지를 정해 전기공사업체에 넘긴다. 그래서 전기 도면은 기기 목록과 배치가 먼저 나와야 정확해진다. 용량 계산과 증설 판단은 숫자로 하는 일이라 전문 업체의 확인을 받는다.
고르는 기준과 가격 감
전기 공사비는 매장 면적보다 회로 수, 전용 회로가 필요한 큰 기기의 수, 배선 길이, 노출 배관 여부, 증설이 필요한지에서 차이가 난다. 견적을 비교할 때는 분전반 교체가 포함됐는지, 회로가 몇 개로 잡혔는지, 간판과 외부 조명 전기가 들어갔는지를 같이 본다. 용량 증설은 건물 사정과 한전 절차에 따라 기간과 비용이 크게 달라지므로, 상가를 계약하기 전에 먼저 물어보는 것이 가장 싸게 먹힌다.
생각해 볼 질문
- 우리 매장에서 전기를 가장 많이 쓸 기기 세 가지는 무엇일까?큰 기기부터 적어 봐야 전용 회로와 용량이 보인다
- 보고 있는 상가에 지금 들어와 있는 전기는 얼마인지 누구에게 물어볼 수 있을까?건물 관리실, 전 임차인, 전기 요금 고지서가 출발점이다
- 전 임차인의 업종은 무엇이었나? 내 업종과 전기 쓰는 양이 비슷할까?옷가게 자리에 베이커리가 들어오면 이야기가 달라진다
- 배선을 천장에 그대로 드러낼까, 숨길까?보이는 배관은 디자인이 되기도 하고, 나중에 고치기 쉬워지기도 한다

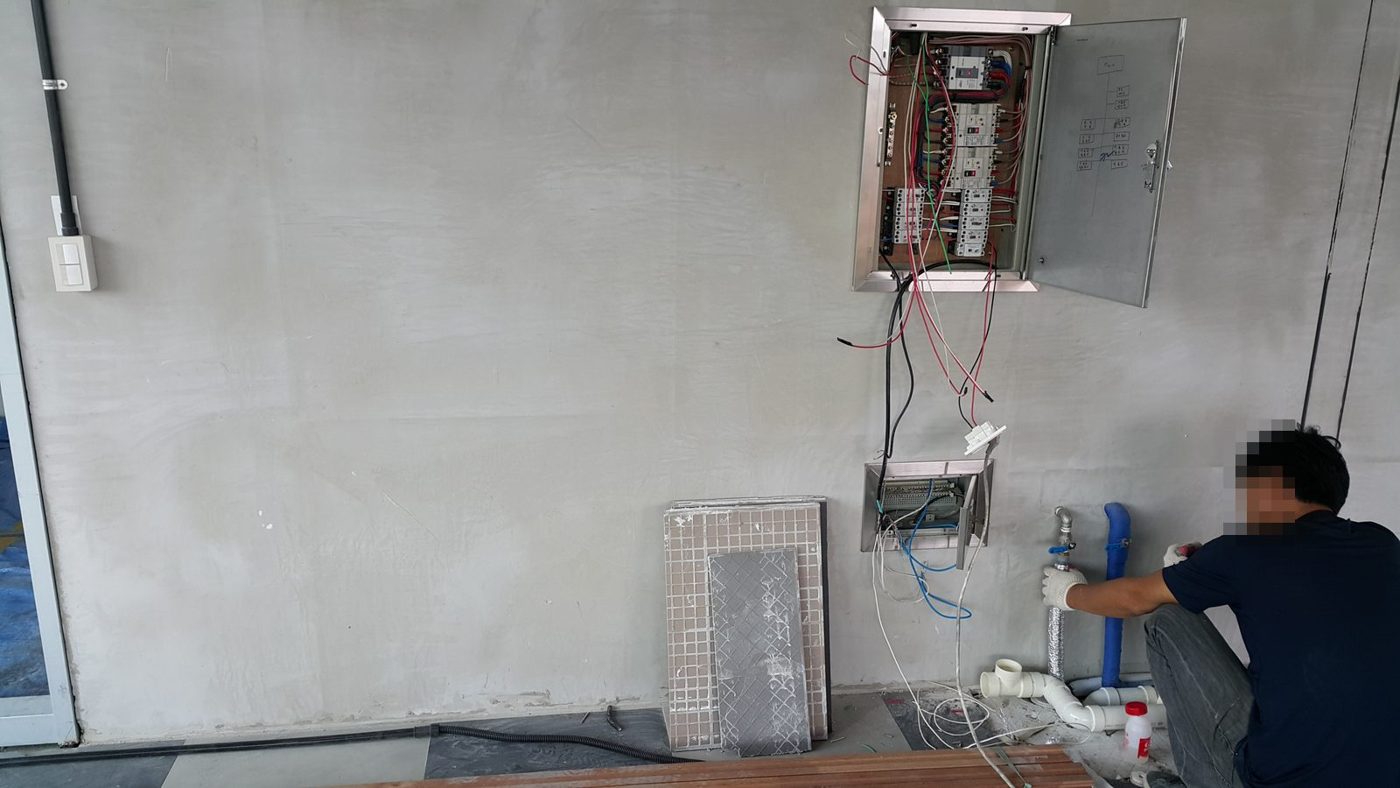

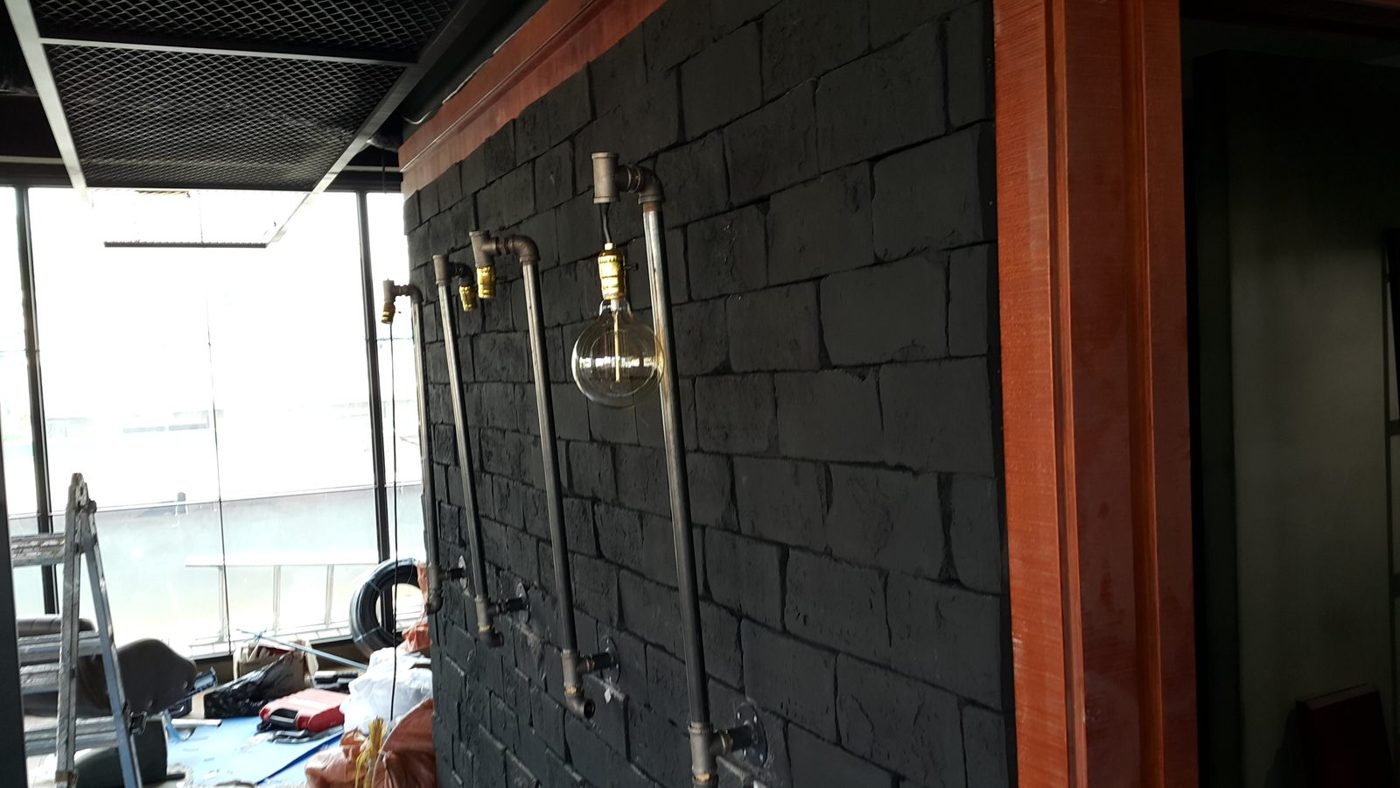

IM100 · 전선과 차단기가 들어간 현장
